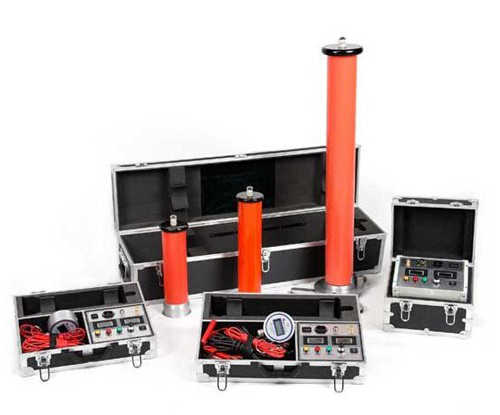

高頻直流高壓發生器

　　產品簡介：

　　GFZ系列高頻直流高壓發生器是根據中國行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》的要求，最新研究、設計、制造的，是新時代的科技產品。高頻直流高壓發生器，是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，試新世紀最理想產品。

　　GFZ系列高頻直流高壓發生器是采用高頻倍壓電路，率先應用最新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。

　　安全警告：

　　1、使用高頻直流高壓發生器的工作人員，必須具有“高壓試驗上崗證”的專業人員。

　　2、使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開。

　　3、試驗前請檢查所有試驗接線、控制箱、倍壓筒和試品的接地線是否接好。

　　4、對大電容試品的放電應用ZS專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，最后直接接上地線放電。

　　5、直流高壓在220kv及以上時，盡管試驗人員穿絕緣鞋，且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造成傷害。

　　產品特點：

　　1、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用。

　　2、采用最先進技術、工藝制造，率先應用最新的PWM高頻脈寬調制技術、脈沖串邏輯陳列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz,從而使輸出高壓穩定度更高，波紋系數更小。

　　3、按免維修設計，主要部件均選用美、德、日等國進口先進技術的元器件，經久耐用，不怕連續對地直接短路放電。

　　4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kv，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄露電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊抗干擾性能好，適合現場使用。

　　5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%,脈沖因數優于0.5%。

　　6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。

　　7、增設了高精度75%VDC-1mA的功能，使氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時，就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓按鈕回到零位上，同時將細調電壓按鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關，再做其它的試驗。

　　8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kv。

　　9、倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。

　　10、底部設有三支內藏式支撐腳，增加了倍壓筒的穩定性。

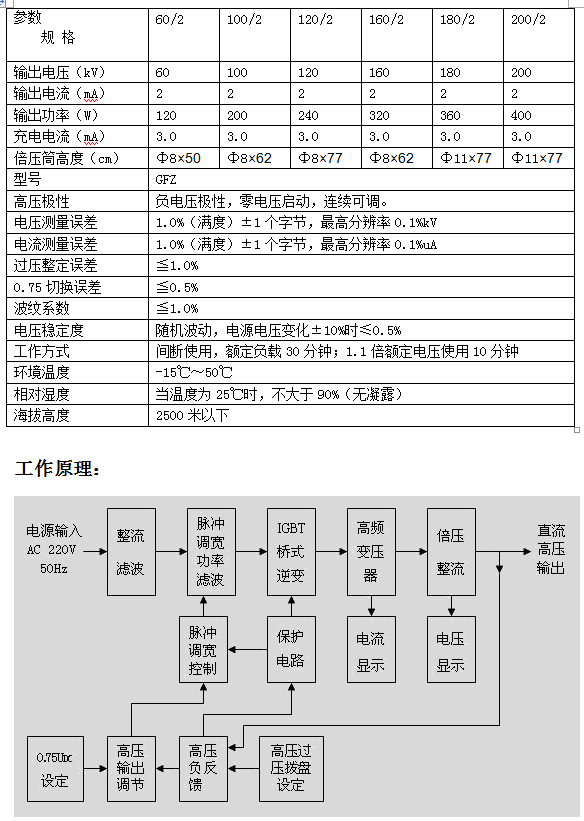

　　產品參數：
